PERFEKTE SYMBIOSE

Hamburgs neues Konzerthaus strahlt weit über Stadt und Land hinaus. Es ist eine perfekte Symbiose von Architektur und Technik. Dafür stehen die öffentlich zugänglichen Rolltreppen der „Tube“, die den Besuch zu einem besonderen Erlebnis machen.

Beschreibung

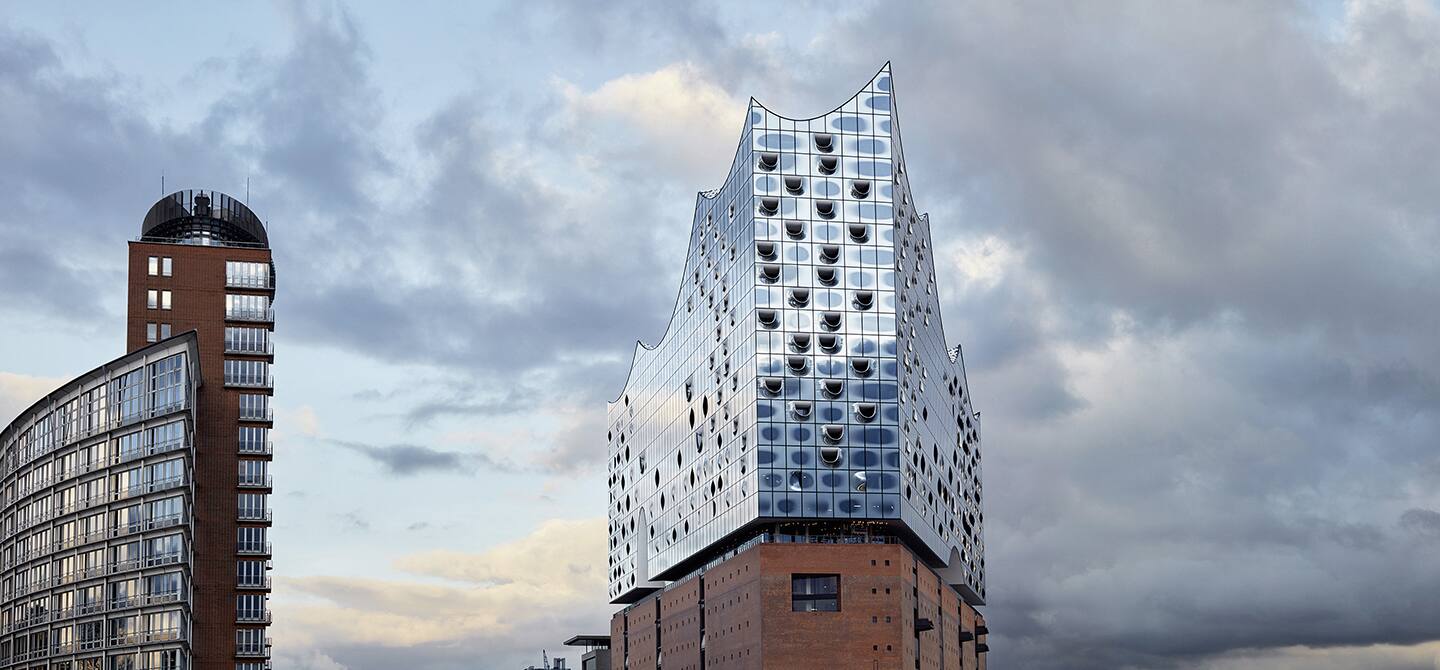

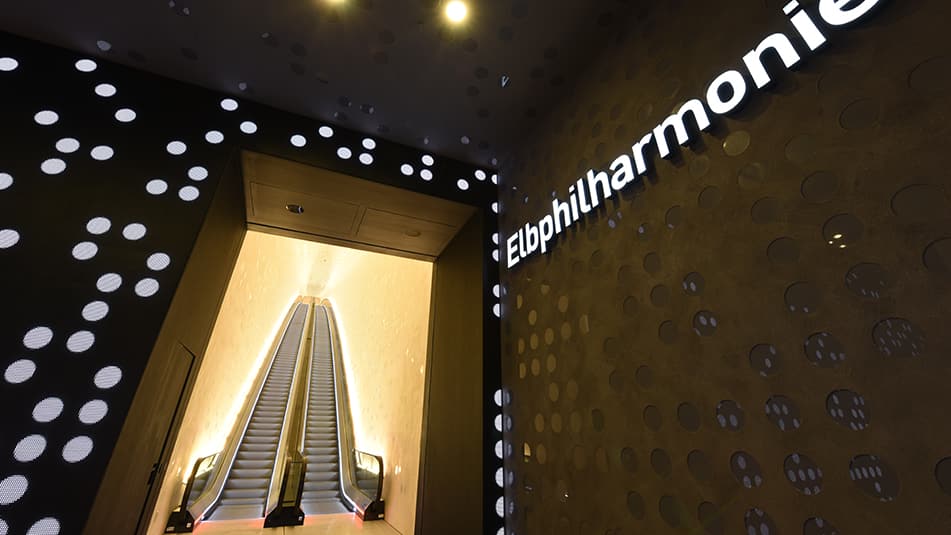

Die Elbphilharmonie ist ein weltweit einzigartiges Bauwerk: architektonisch, technisch und konzeptionell. Es vereint Konzerthaus und Konferenzzentrum, Hotellerie, Gastronomie und Wohnungen. Es bietet darüber hinaus einen öffentlichen Platz („Plaza“) mit Panoramablick über Stadt und Hafen. Das von den Architekten Herzog & de Meuron entworfene Gebäude machte an vielen Stellen außergewöhnliche technische Lösungen notwendig. Dazu gehören insbesondere die Rolltreppen der „großen“ Tube – Unikate, die eigens für das Gebäude entwickelt wurden und den öffentlichen Zugang zur Plaza bilden. Ihre (patentierte) Bogenform ermöglicht den Besuchern, in eine faszinierende Welt aus Licht und Farbe einzutauchen. Während der 2,5-minütigen Fahrt sind weder Ein- noch Ausgang der „Tube“ zu sehen.

#Aufzüge
#Europa
#Neuanlagen
#Rolltreppen & Rollsteige
#Spezielle Gebäude

Baufakten

Fertigstellung: 2016
Höhe: 110 m
Geschosse: 26
Brutto-Grundfläche: 120.000 m²
Architekten: Herzog & de Meuron
Eigentümer: Freie und Hansestadt Hamburg
Generalunternehmer: Hochtief Building

KONE Lösungen

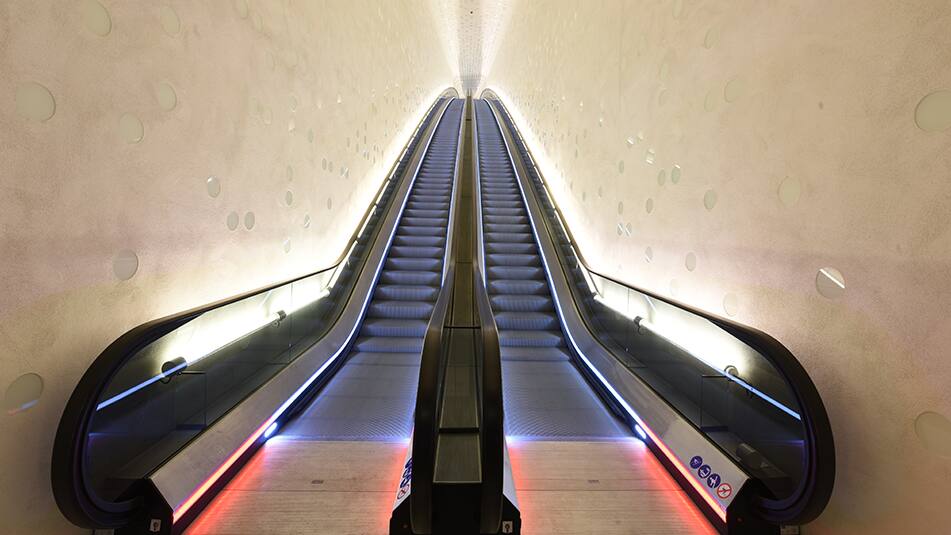

2 Bogenrolltreppen (Sonderkonstruktionen), mit 80,2 m die längsten Anlagen Deutschlands und Westeuropas, fluchtwegtauglich
2 ECO3000® Rolltreppen, fluchtwegtauglich
Vollwartung

HERAUSFORDERUNGEN	LÖSUNGEN
Konstruktion bogenförmiger Rolltreppen und damit eines bislang nicht existierenden, jetzt patentierten Anlagentyps Umfassendere Berücksichtigung sicherheitstechnischer Anforderungen, da die Rolltreppen fluchtwegtauglich ausgelegt werden sollen Entwicklung eines Antriebskonzeptes zur Bewältigung der sehr hohen Lasten, die durch die außergewöhnliche Länge der Anlagen (80,2 m) auftreten	Schaffung eines 21,8 m langen Models im Maßstab 1:1, um Konstruktionsdetails und Komponenten auf Praxistauglichkeit zu klären Kontinuierliche Abstimmung mit Bauherr, Generalunternehmer, Brandschutzsachverständigem und Prüforganisation, um die Anlagen in die Gebäudeleit- und Sicherheitstechnik reibungslos zu integrieren Einsatz vier (!) besonders leistungsstarker Anriebe, die durch eine Controller-Einheit synchronisiert und mit der Steuerung verbunden werden

HERAUSFORDERUNGEN

LÖSUNGEN

Konstruktion bogenförmiger Rolltreppen und damit eines bislang nicht existierenden, jetzt patentierten Anlagentyps
Umfassendere Berücksichtigung sicherheitstechnischer Anforderungen, da die Rolltreppen fluchtwegtauglich ausgelegt werden sollen
Entwicklung eines Antriebskonzeptes zur Bewältigung der sehr hohen Lasten, die durch die außergewöhnliche Länge der Anlagen (80,2 m) auftreten

Schaffung eines 21,8 m langen Models im Maßstab 1:1, um Konstruktionsdetails und Komponenten auf Praxistauglichkeit zu klären

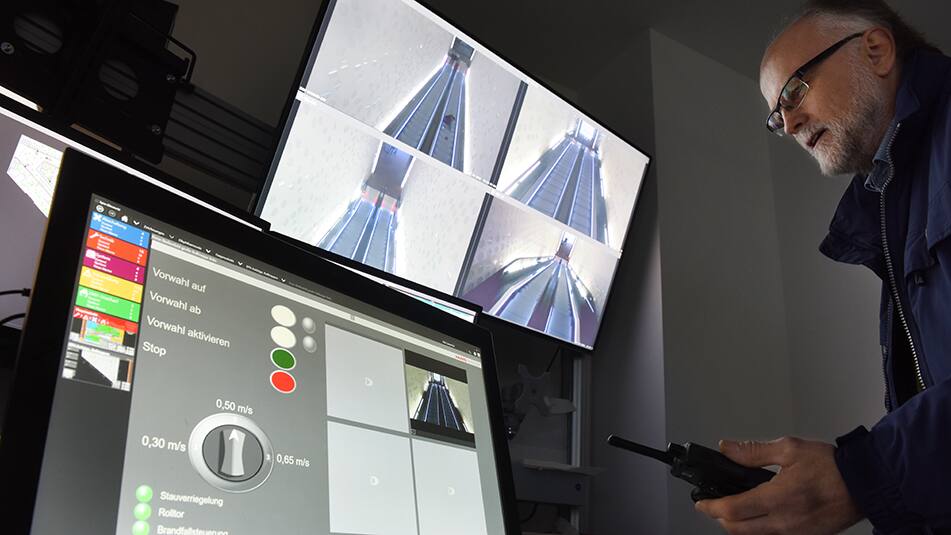

Kontinuierliche Abstimmung mit Bauherr, Generalunternehmer, Brandschutzsachverständigem und Prüforganisation, um die Anlagen in die Gebäudeleit- und Sicherheitstechnik reibungslos zu integrieren
Einsatz vier (!) besonders leistungsstarker Anriebe, die durch eine Controller-Einheit synchronisiert und mit der Steuerung verbunden werden
